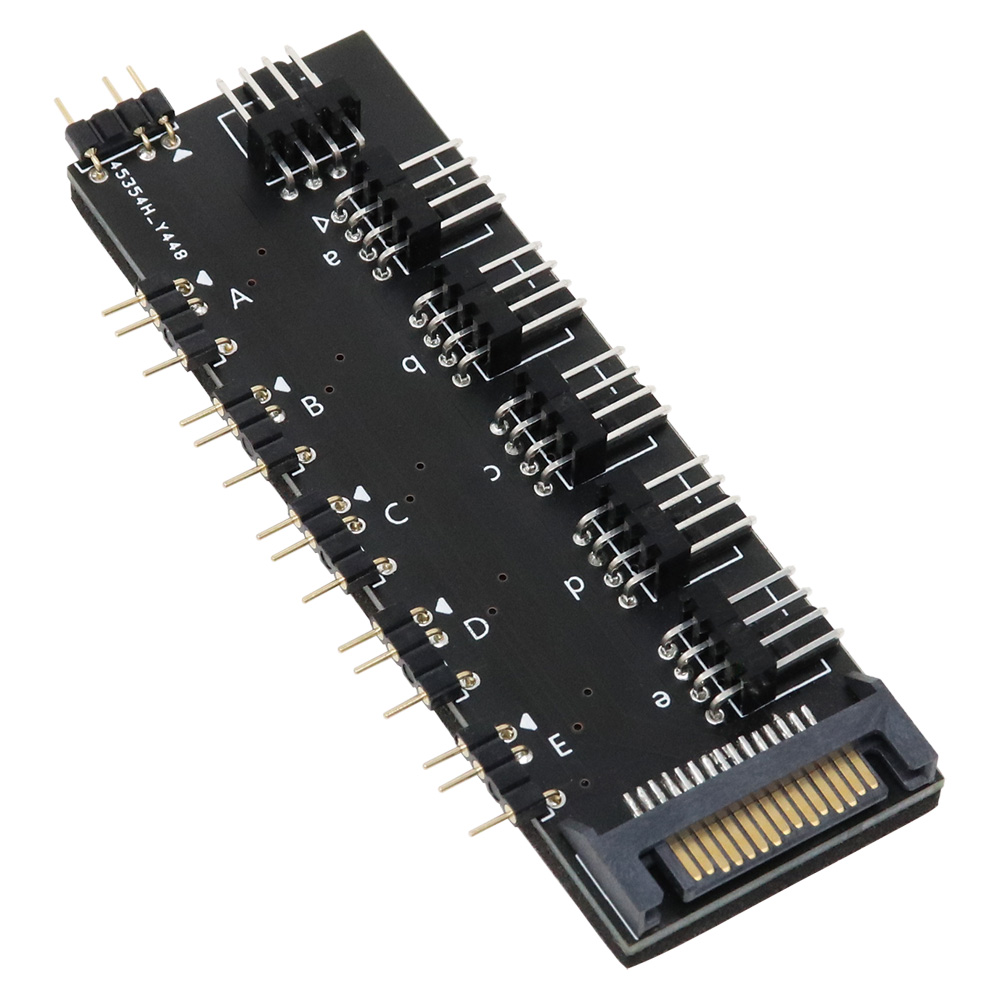

アドレサブルLED 5分岐／ファンPWM信号5分岐基板 AINEX:RLD-SPLD5FAN5

アドレサブルLED 4ピンコネクタとPWM 4ピンファンコネクタをそれぞれ5分岐する基板です。

特徴

アドレサブルLED 4ピンコネクタとPWM 4ピンファンコネクタをそれぞれ5分岐する基板です。
アドレサブルLED搭載PWM 4ピンファンを複数接続して、光りかたや回転数をコントロールするのに便利です。
アドレサブルLEDとファンコネクタは独立して動作するので、ファン以外のアドレサブルLED機器も接続できます。
ファン分岐のみ、またはLED分岐のみでも使えます。
SATA電源コネクタを電源ユニットに接続して電力不足を補えます。
基板裏面に両面テープ付きのパッドを貼り付け済み。PCケース内の任意の場所に取り付けられます。
基板タイプのため、綺麗に配線できます。
RGB LED用コネクタカバーが6個付属します。未使用のコネクタにかぶせて、ショートを防止します。

仕様

コネクタ形状
マザーボード側: アドレサブルLED 4ピン オス (1ピンは無し)、PWM 4ピン オス
RGB機器側: アドレサブルLED 4ピン オス (1ピンは無し)×5
ファン側: PWM 4ピン オス×5
電源ユニット側: シリアルATA電源コネクタ (15ピン) オス
カラー: ブラック
付属品
アドレサブルLED用ケーブル (アドレサブルLED 4ピン メス⇔アドレサブルLED 4ピン メス) (1ピンは無し) (50cm)
PWM 4ピンファン用ケーブル (PWM 4ピン メス⇔PWM 4ピン メス) (29cm)
RGB LED用コネクタカバー×6

ご注意

マザーボード用ケーブルはどのヘッダーに接続しても動作しますが、回路が太い短辺側のヘッダー (abcdeABCDE以外) に接続してください。
アドレサブルLEDケーブル接続時は向きを確認してください。矢印の位置が電源です。誤って接続した場合、損傷する可能性があります。
アドレサブルLEDと通常のRGB LEDには互換性はありません。機器が損傷するおそれがあるので、異なる規格を接続しないでください。
ファン分岐は環境によっては正常に動作しない可能性があります。
マザーボードによっては、BIOS設定画面でPWMコントロールの有効／無効を切り替える必要があります。
ファンは基板上のabcde順で使用してください。
aコネクタに接続したファンの回転数のみマザーボードで検出できます。
3ピンファンは回転数制御できません。

電源ユニットの電源容量にご注意ください。
