M.2 SSD変換PCIeカード SATAコンボ Ainex:AIF-06A

SATAとPCI Express接続のM.2 SSDスロットを各1基搭載したPCI Expressカードです。

特徴
SATAとPCI Express接続のM.2 SSDスロットを各1基搭載したPCI Expressカードです。

高速なM.2 NVM Express (NVMe) SSDカードをPCI Expressスロット搭載パソコンで使用できます。
M.2 NVMe SSD用PCI ExpressカードにM.2 SATA SSD用スロットを搭載しました。
各スロットとも、2230／2242／2260／2280のカードタイプに対応します。

2スロット同時に使用できます。 (NVMe SSDとSATA SSDを1個づつ)
SATA接続は電力をPCI Expressスロットから供給し、SATAコネクタに接続したケーブルでデータ通信します。

フルハイト用とロープロファイル用のブラケットが付属しています。
厚さの異なる熱伝導パッドが4枚付属。効率よくM.2 SSDの熱をPCI Expressカードに伝達します。
電源と各M.2スロットのアクセスLEDを搭載。ブラケットから動作状態を確認できます。
仕様
対応M.2カードタイプ: 2230／2242／2260／2280
コネクタ
SATA接続用: M.2 (Key B)
PCI Express接続用: M.2 (Key M)
SATAデータ通信用: ラッチ付7ピン オス
対応機種
X99または100シリーズ以降のIntelチップセットマザーボード
A320以降のAMDチップセットマザーボード
PCI Express 3.0 x4以上の大きいスロット1基
Windows 8.1／10

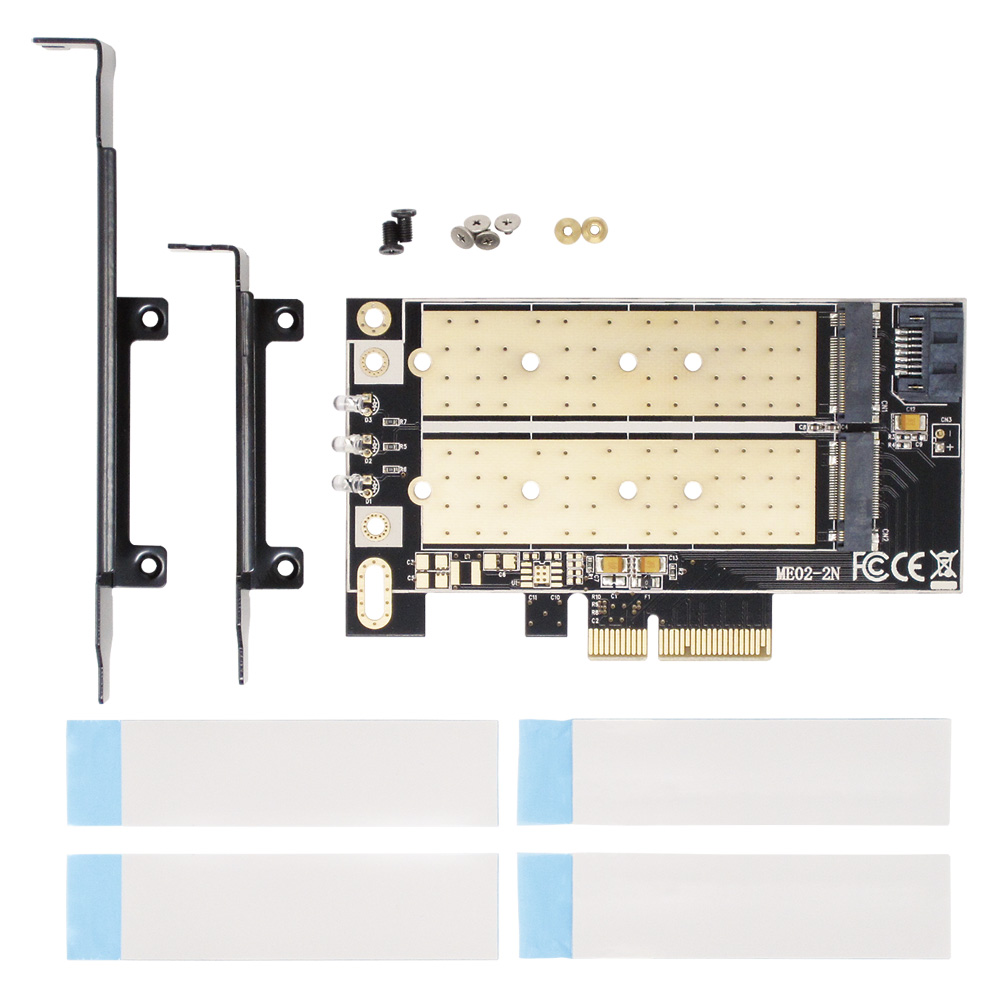

内容物
フルハイト用ブラケット
ロープロファイル用ブラケット
ブラケット固定用ネジ×2
M.2カード／スペーサーナット固定用ネジ×4
M.2カード固定用スペーサーナット×2
PCI Expressカード
熱伝導パッド (0.75mm)×2
熱伝導パッド (1.75mm)×2
取扱説明書
RoHS指令準拠
補足
AIF-06の後継品です。熱伝導パッドが付属になりました。電源／アクセスLEDを搭載しました。その他、性能は変わりません。
ご注意
製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
SATA接続用スロットはSATA SSD、PCI Express接続用スロットはNVMe SSD専用です。
データ転送速度はSSDカードに依存します。
SATA接続用のSATAケーブルは別途ご用意ください。

熱伝導パッド／PCI Expressカードの保護シートははがしてください。

LEDのアクセス信号を出力しない一部のM.2 SSDではLEDが点灯しません。
サポート
取扱説明書 (Rev. 2) (2018-05-18)
誤表記のお詫び: 取扱説明書に“M.2コネクタ: Key M”と記載していますが、正しくは“SATA接続用: M.2 (Key B)”、“PCI Express接続用: M.2 (Key M)”です。 (2018-05-15)
